▲皖南電機常用安裝方式

皖南電機的安裝方式是指電機在機械系統(tǒng)中與架構或其他零部件的連接方式。代碼形式有兩種，一種是IM B_x；另一種是IM V_y。其中IM是國際通用的安裝方式代碼（分別取“國際”和“安裝方式”兩個詞的英文，即International和Mounting Type的字頭I和M）；B表示臥式，即電機軸線水平；V表示立式，即電機軸線豎直；x和y各是1~2個阿拉伯數(shù)字，表示連接部位和方向。常用的幾種安裝方式見下圖（摘自GB/T 997-2008），表中字母D代表軸伸端，對于兩端都有軸伸的，代表主軸伸端或較粗的一端。

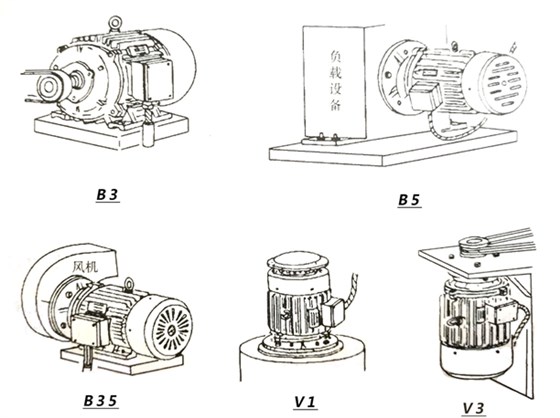

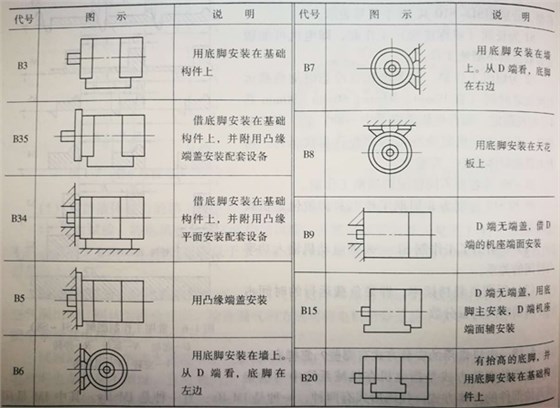

▲皖南電機常用臥式安裝方式和代碼

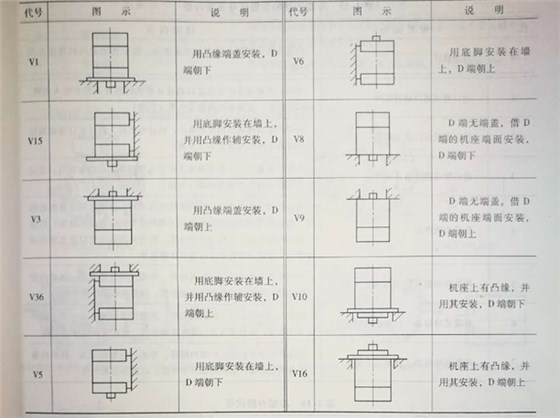

▲皖南電機常用立式安裝方式和代碼

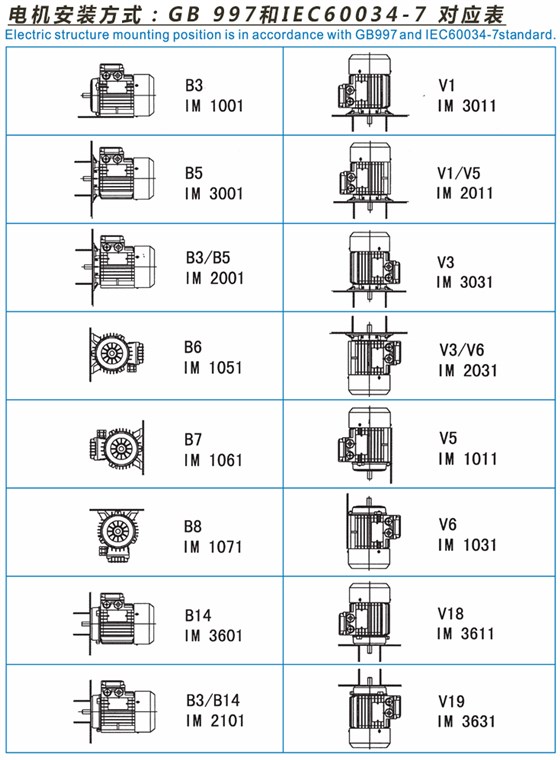

▲皖南電機國標安裝代碼和國際安裝代碼對比
